Panduan Lengkap Alat Ukur Tekanan Bahan Bakar Fuel Pressure Gauge Manual: Fungsi, Cara Kerja, dan Penggunaan

Sistem suplai bahan bakar yang sehat merupakan kunci utama agar mesin pembakaran dalam (internal combustion engine) dapat bekerja secara optimal. Kerusakan pada komponen seperti pompa bensin, regulator tekanan, atau filter yang tersumbat dapat menyebabkan performa kendaraan menurun drastis.

Untuk mendiagnosis masalah tersebut secara akurat, teknisi maupun penggemar otomotif membutuhkan alat diagnostik yang tepat. Penggunaan alat ukur tekanan bahan bakar fuel pressure gauge manual menjadi salah satu metode paling handal dan ekonomis untuk mengukur kinerja sistem bahan bakar secara real-time.

Artikel ini akan mengulas secara mendalam mengenai pengukur tekanan bahan bakar manual, mulai dari prinsip kerja, cara penggunaan yang aman, hingga tips perawatannya.

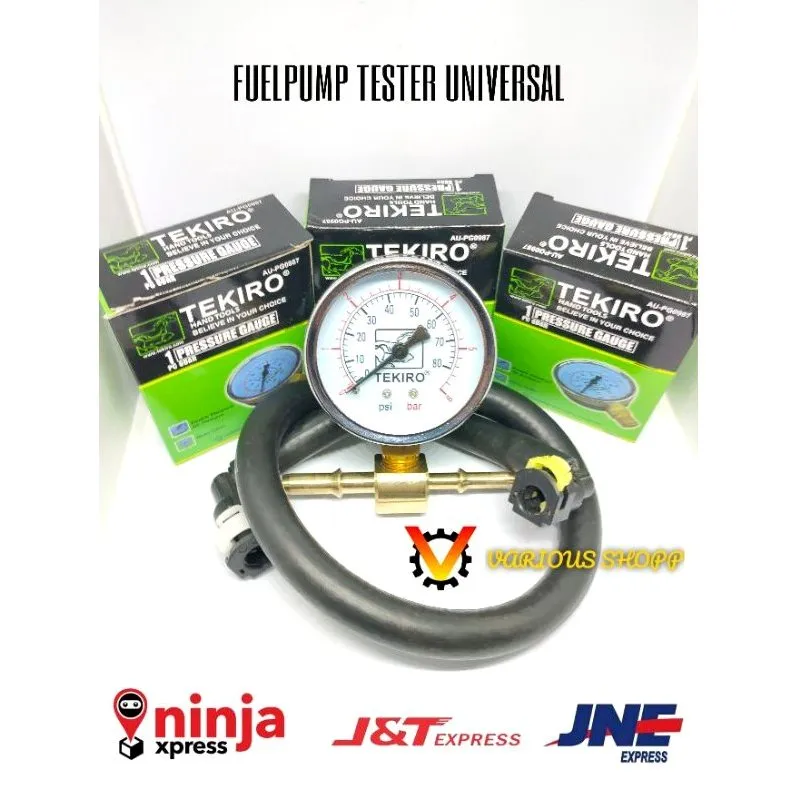

Apa Itu Alat Ukur Tekanan Bahan Bakar Fuel Pressure Gauge Manual?

Pengukur tekanan bahan bakar manual adalah alat diagnostik mekanis yang dirancang untuk mengukur tekanan cairan bahan bakar di dalam sistem injeksi atau karburator. Alat ini menampilkan nilai tekanan dalam satuan PSI (Pounds per Square Inch) atau Bar melalui jarum penunjuk pada dial analog.

Berbeda dengan pemindai elektronik (scanner OBD-II) yang mengandalkan data dari sensor kendaraan, alat manual ini mengukur tekanan hidrolik secara langsung. Hal ini memberikan hasil pembacaan yang murni dan tidak terpengaruh oleh potensi kerusakan sensor elektronik mobil.

Penggunaan alat ukur tekanan bahan bakar fuel pressure gauge manual sangat populer di kalangan mekanik karena ketahanannya yang tinggi. Alat ini tidak memerlukan daya baterai atau listrik eksternal, sehingga siap digunakan kapan saja di bengkel maupun di lapangan.

Komponen Utama dan Prinsip Kerja

Secara teknis, konstruksi pengukur tekanan manual tergolong sederhana namun presisi. Memahami setiap bagian alat akan membantu Anda mengoperasikannya dengan lebih efektif dan aman.

Komponen-Komponen Kunci

• Manometer/Dial Gauge: Layar penunjuk analog yang dilengkapi dengan skala angka (PSI dan Bar). Beberapa model berkualitas tinggi diisi dengan cairan gliserin untuk meredam getaran jarum.
• Selang Tekanan Tinggi (High-Pressure Hose): Selang fleksibel berbahan karet sintetis reinforced yang mampu menahan tekanan tinggi dan paparan zat kimia bahan bakar.
• Set Adaptor dan Konektor: Berbagai jenis sambungan threaded atau quick-connect untuk menyesuaikan alat dengan port uji (Schrader valve) atau jalur pipa bahan bakar kendaraan.
• Katup Pelepas Tekanan (Pressure Relief Valve): Katup tombol yang dilengkapi selang pembuangan kecil untuk membuang sisa bahan bakar dan menurunkan tekanan sebelum alat dilepas.

+-------------------------------------------------------------------+
|                        Manometer (Dial Gauge)                     |
|                                                 |
+-------------------------------------------------------------------+
                                  |
                   +--------------+--------------+
                   |  High-Pressure Flexible Hose|
                   +--------------+--------------+
                                  |
             +--------------------+--------------------+
             | Pressure Relief Valve & Drain Tube      |
             +--------------------+--------------------+
                                  |
             +--------------------+--------------------+
             | Adapters (Schrader / Quick-Connect)     |
             +-----------------------------------------+

Prinsip Kerja Mekanis

Prinsip kerja alat ini mengandalkan tabung Bourdon (Bourdon tube) yang terdapat di dalam dial gauge. Ketika bahan bakar bertekanan masuk ke dalam selang dan mencapai tabung Bourdon, tekanan hidrolik tersebut akan mencoba meluruskan tabung yang melengkung.

Perubahan bentuk tabung ini kemudian menggerakkan mekanisme roda gigi presisi yang terhubung langsung dengan jarum penunjuk. Hasilnya, jarum akan bergeser searah jarum jam dan menunjukkan nilai tekanan yang tepat sesuai dengan kondisi di dalam sistem.

Mengapa Pengukuran Tekanan Bahan Bakar Sangat Krusial?

Campuran bahan bakar dan udara yang ideal sangat bergantung pada konsistensi tekanan yang disuplai oleh pompa bensin. Jika tekanan berada di luar spesifikasi pabrikan, proses pembakaran di dalam silinder tidak akan berjalan sempurna.

Penggunaan alat ukur tekanan bahan bakar fuel pressure gauge manual dapat membantu Anda mendeteksi dua kondisi abnormal utama pada sistem suplai bahan bakar:

1. Tekanan Bahan Bakar Terlalu Rendah (Low Fuel Pressure)

Kondisi ini umumnya disebabkan oleh pompa bensin yang aus, filter bensin tersumbat, atau fuel pressure regulator yang bocor. Gejala yang sering muncul antara lain:

• Mesin sulit dihidupkan (hard starting), terutama saat dingin.
• Akselerasi terasa tertahan atau ‘brebet’ saat diinjak gas.
• Mesin kehilangan tenaga (loss of power) pada kecepatan tinggi atau saat menanjak.

2. Tekanan Bahan Bakar Terlalu Tinggi (High Fuel Pressure)

Tekanan yang berlebihan biasanya dipicu oleh saluran balik (return line) yang mampet atau kerusakan pada regulator tekanan. Dampak dari kondisi ini meliputi:

• Konsumsi bahan bakar menjadi sangat boros.
• Knalpot mengeluarkan asap hitam akibat campuran terlalu kaya (rich mixture).
• Busi cepat kotor dan tertutup kerak karbon (carbon fouling).

Kelebihan dan Kekurangan Fuel Pressure Gauge Manual

Sebelum memutuskan untuk membeli atau menggunakannya, penting untuk memahami keunggulan dan keterbatasan dari pengukur tekanan manual ini.

Panduan Langkah Demi Langkah Cara Menggunakan Tool Ini

Menguji tekanan bahan bakar melibatkan cairan yang mudah terbakar dan berada di bawah tekanan tinggi. Oleh karena itu, prosedur keselamatan dan urutan kerja yang benar wajib dipatuhi.

Langkah 1: Persiapan dan Keselamatan Kerja

Pastikan Anda bekerja di area dengan ventilasi udara yang baik dan jauh dari sumber api atau percikan listrik. Siapkan pemadam api ringan (APAR) di dekat lokasi kerja sebagai langkah antisipasi.

Gunakan alat pelindung diri seperti kacamata pelindung (safety glasses) dan sarung tangan tahan bahan kimia. Pastikan mesin kendaraan dalam kondisi mati dan biarkan dingin sejenak jika baru saja digunakan.

Langkah 2: Menghilangkan Tekanan Sisa (Depressurizing)

Sebelum membuka saluran bahan bakar, Anda harus membuang tekanan sisa di dalam sistem. Lepaskan sekering (fuse) atau relai pompa bahan bakar dari kotak sekering (fuse box).

Starter mesin kendaraan selama beberapa detik hingga mesin mati dengan sendirinya. Putar kunci kontak ke posisi OFF untuk memastikan sistem benar-benar bebas dari tekanan residual.

Langkah 3: Pemasangan Alat Ukur

Cari port pengujian bahan bakar (Schrader valve) yang biasanya terletak di bagian fuel rail mesin. Jika kendaraan tidak memiliki port tersebut, Anda harus melepas sambungan selang bensin utama dan memasang adaptor "T" yang sesuai.

Sambungkan adaptor alat ukur tekanan bahan bakar fuel pressure gauge manual ke port tersebut hingga terpasang rapat. Pastikan seluruh sambungan kencang untuk mencegah kebocoran saat pompa bekerja.

 --->
                                    |
                                    v

                                    |
                                    v


Langkah 4: Prosedur Pengujian dan Pembacaan

Pasang kembali sekering atau relai pompa bahan bakar yang tadi dilepas. Putar kunci kontak ke posisi ON (tanpa menstarter mesin) untuk mengaktifkan pompa bahan bakar (prime position).

Perhatikan jarum pada manometer dan periksa apakah ada kebocoran di sekitar sambungan adaptor. Jika aman, hidupkan mesin pada kondisi stasioner (idle) dan catat angka tekanan yang ditunjukkan oleh jarum dial.

Bandingkan hasil pembacaan tersebut dengan angka standar yang tertera pada buku manual servis kendaraan Anda. Matikan mesin dan amati apakah tekanan menahan (hold pressure) bertahan atau turun dengan cepat dalam jangka waktu tertentu.

Langkah 5: Pelepasan Alat Secara Aman

Arahkan selang pembuangan (drain tube) kecil pada alat ke dalam wadah penampung bensin yang aman. Tekan katup pelepas tekanan (pressure relief valve) hingga sisa bensin dan udara di dalam selang keluar sepenuhnya.

Setelah tekanan pada dial menunjukkan angka nol, lepaskan adaptor dari port pengujian secara perlahan. Lap sisa bahan bakar yang mungkin menetes di area ruang mesin hingga bersih.

Perbandingan: Manual vs. Digital Fuel Pressure Gauge

Saat ini di pasaran tersedia dua tipe pengukur tekanan bahan bakar, yaitu tipe manual dan digital. Tabel perbandingan berikut membantu Anda menentukan pilihan yang sesuai dengan kebutuhan.

Pengukur manual tetap menjadi pilihan utama bagi kebanyakan bengkel harian. Kesederhanaannya membuat alat ukur tekanan bahan bakar fuel pressure gauge manual jauh lebih handal untuk penggunaan kasar di lingkungan bengkel.

Kesalahan Umum Saat Melakukan Pengujian Tekanan

Meskipun terlihat mudah, terdapat beberapa kesalahan fatal yang sering dilakukan oleh pengguna pemula saat menguji tekanan bahan bakar.

• Abaikan Prosedur Depressurizing: Membuka saluran bensin tanpa membuang tekanan sisa dapat menyemprotkan bensin ke area mata atau komponen mesin yang panas.
• Menggunakan Adaptor yang Tidak Sesuai: Memaksa drat adaptor yang salah dapat merusak ulir port Schrader valve pada fuel rail.
• Mengabaikan Tes Menahan Tekanan (Hold Pressure Test): Banyak orang hanya melihat tekanan saat mesin hidup, namun lupa menguji apakah sistem sanggup menahan tekanan saat mesin mati.
• Menguji Saat Filter Bensin Tersumbat: Melakukan tes tanpa memeriksa kondisi filter bensin terlebih dahulu dapat menghasilkan diagnosis yang salah mengenai kondisi pompa.

Tips Memilih dan Merawat Fuel Pressure Gauge Manual

Investasi pada alat ukur berkualitas akan memberikan hasil diagnosis yang akurat dan usia pakai yang panjang. Berikut adalah tips pemilihan dan perawatan yang perlu Anda perhatikan.

Kriteria Pemilihan Alat

Pilihlah kit yang menyediakan variasi adaptor yang lengkap agar dapat digunakan pada berbagai merk kendaraan (Jepang, Eropa, Amerika). Pastikan selang pengukur memiliki kualifikasi tekanan tinggi (high-pressure rated), minimal hingga 100 PSI atau 7 Bar.

Di samping itu, disarankan memilih manometer yang dilengkapi dengan protective rubber boot (pelindung karet). Pelindung ini sangat berguna untuk menyerap benturan jika alat secara tidak sengaja terjatuh ke lantai bengkel.

Perawatan dan Penyimpanan

Setiap kali selesai digunakan, selalu kosongkan sisa bahan bakar dari dalam selang dan mekanisme manometer. Bahan bakar yang tertinggal dalam waktu lama dapat merusak lapisan karet pada seal dan selang internal.

Simpan alat ukur tekanan bahan bakar fuel pressure gauge manual di dalam hard case bawaannya dalam posisi kering. Hindari menyimpan alat di tempat yang terpapar sinar matahari langsung secara terus-menerus atau daerah dengan kelembapan ekstrem.


       │
       ▼

       │
       ▼

       │
       ▼

       │
       ▼

Kesimpulan

Memahami kondisi sistem suplai bahan bakar sangat vital dalam menjaga performa dan efisiensi kendaraan. Alat ukur tekanan bahan bakar fuel pressure gauge manual memberikan solusi diagnosis yang cepat, presisi, dan sangat terjangkau bagi siapa saja yang ingin mendeteksi gangguan mesin secara mandiri maupun profesional.

Dengan mengikuti prosedur keselamatan yang benar serta merawat alat secara berkala, pengukur tekanan manual ini akan menjadi aset penting dalam kotak perkakas otomotif Anda. Selalu pastikan untuk mencocokkan hasil pengukuran dengan spesifikasi resmi dari manufaktur kendaraan untuk mendapatkan kesimpulan diagnosis yang akurat.
