Panduan Lengkap: Fungsi dan Cara Menggunakan Borescope Kamera Mini untuk Mesin

Dunia otomotif modern menuntut akurasi tinggi dalam proses pemeriksaan dan perawatan kendaraan. Seiring berkembangnya teknologi, mekanisme mesin menjadi semakin kompleks dan tertutup rapat.

Proses pembongkaran total (overhaul) hanya untuk memeriksa kerusakan internal memerlukan waktu, tenaga, dan biaya yang tidak sedikit. Kondisi ini sering kali menjadi hambatan bagi pemilik kendaraan maupun teknisi bengkel dalam melakukan diagnosis awal.

Hadirnya alat inspeksi visual berupa kamera endoskop otomotif memberikan solusi praktis dan efisien. Artikel ini akan membahas secara mendalam mengenai fungsi dan cara menggunakan borescope kamera mini untuk mesin kendaraan secara aman dan akurat.

Apa Itu Borescope Kamera Mini untuk Mesin?

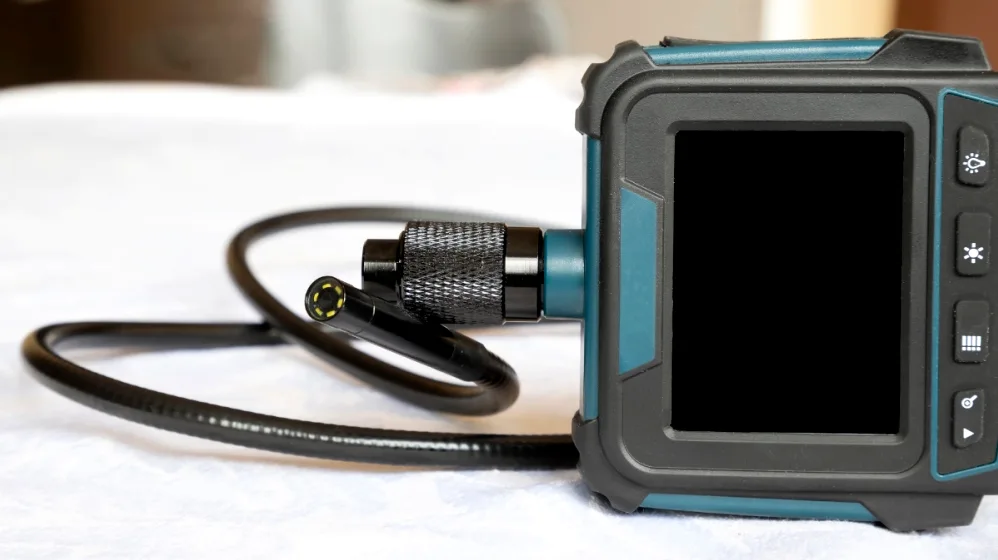

Borescope kamera mini, atau sering disebut endoskop otomotif, adalah alat inspeksi optik yang dirancang untuk melihat area yang sulit dijangkau. Alat ini terdiri dari kabel fleksibel atau semi-kaku dengan kamera berdiameter kecil di ujungnya.

Kamera mini ini dilengkapi dengan pencahayaan LED terintegrasi yang intensitasnya dapat diatur. Sinyal gambar kemudian dikirimkan secara langsung ke layar monitor bawaan, komputer, atau perangkat ponsel pintar.

Dalam konteks mekanik modern, alat ini berfungsi sebagai "mata tambahan" bagi teknisi. Penggunaan alat inspeksi ini memungkinkan pemeriksaan komponen internal mesin tanpa perlu melakukan pembongkaran blok mesin secara menyeluruh.

Fungsi Utama Borescope Kamera Mini dalam Diagnosis Otomotif

Penggunaan kamera inspeksi mesin telah mengubah metode diagnosis kerusakan dalam industri otomotif. Alat ini memiliki berbagai kegunaan vital untuk memastikan kesehatan internal mesin kendaraan.

1. Memeriksa Kondisi Ruang Bakar dan Piston

Ruang bakar merupakan area vital yang paling sering diperiksa menggunakan kamera inspeksi. Penumpukan kerak karbon pada permukaan piston dapat memicu masalah seperti knocking atau mesin ngelitik.

Melalui lubang busi atau injektor, kamera mini dapat mengidentifikasi ketebalan deposit karbon. Selain itu, kondisi fisik kepala piston, seperti tanda retakan atau bekas benturan katup, dapat terlihat jelas.

2. Memeriksa Dinding Silinder dari Baret (Scuffing)

Dinding silinder yang tergores dapat menyebabkan penurunan kompresi dan kebocoran oli ke ruang bakar. Borescope fleksibel memungkinkan teknisi melihat pola honing pada dinding silinder.

Jika pola garis silang (cross-hatching) pada dinding silinder sudah hilang atau terdapat goresan vertikal yang dalam, hal tersebut menandakan keausan berat. Diagnosis dini ini mencegah kerusakan yang lebih parah pada komponen mesin.

3. Menginspeksi Katup (Valve) dan Saluran Intek/Eksos

Penumpukan karbon pada katup masuk (intake valve) sering terjadi pada mesin berbahan bakar injeksi langsung (Direct Injection). Borescope memudahkan pemantauan kebersihan batang dan daun katup tanpa melepas manifold.

Selain itu, alat ini dapat mendeteksi kondisi katup yang bengkok atau terbakar. Kerusakan pada seal katup yang menyebabkan oli bocor ke ruang bakar juga dapat teridentifikasi melalui penampakan visual.

4. Menemukan Kebocoran Cairan dan Kerusakan Komponen Tersembunyi

Selain ruang bakar, borescope kamera mini sangat berguna untuk melacak sumber kebocoran oli atau coolant. Alat ini dapat diselipkan ke sela-sela blok mesin yang sempit dan gelap.

Pemeriksaan area internal transmisi, kondisi selang di balik dashboard, hingga struktur dalam sistem pembuangan (catalytic converter) dapat dilakukan dengan cepat.

Fitur Teknis Penting pada Borescope Mini Otomotif

Sebelum mempelajari cara penggunaannya, penting untuk memahami spesifikasi teknis dari alat inspeksi ini. Fitur yang tepat akan menentukan kualitas visual dan kemudahan operasional saat inspeksi mesin.

dynamic spesifikasi borescope sangat memengaruhi hasil analisis visual di lapangan. Berikut adalah tabel acuan spesifikasi ideal untuk kebutuhan diagnosis mesin kendaraan:

Diameter Probe dan Jenis Kabel

Diameter probe yang semakin kecil memudahkan alat masuk ke celah yang sangat sempit, seperti lubang injektor mesin diesel. Kabel tipe semi-rigid lebih disukai karena mempertahankan bentuknya saat diarahkan ke area tertentu.

Fitur Artikulasi Lensa

Borescope premium dilengkapi dengan fitur artikulasi, yaitu kemampuan ujung kamera untuk dibengkokkan secara manual melalui kontrol di gagang. Fitur ini sangat membantu untuk melihat bagian belakang katup atau sudut ruang bakar yang tidak terjangkau kamera lurus.

Panduan Langkah demi Langkah: Cara Menggunakan Borescope Kamera Mini untuk Mesin

Penggunaan kamera inspeksi memerlukan kehati-hatian agar tidak merusak alat maupun komponen mesin yang diperiksa. Berikut adalah panduan langkah demi langkah dalam menerapkan fungsi dan cara menggunakan borescope kamera mini untuk mesin secara aman dan benar.

Langkah 1: Persiapan dan Keselamatan Kerja

Pastikan mesin kendaraan dalam kondisi mati dan telah dingin sepenuhnya sebelum inspeksi dimulai. Suhu ruang bakar yang terlalu panas dapat melelehkan komponen lensa atau merusak sensor elektronik kamera.

Lepaskan kunci kontak untuk mencegah mesin menyala secara tidak sengaja. Siapkan peralatan pelindung diri seperti sarung tangan kerja dan kacamata keselamatan.

Langkah 2: Akses ke Area Inspeksi

Untuk memeriksa ruang bakar, lepas busi pada mesin bensin atau injektor/busi pijar pada mesin diesel. Gunakan kunci busi yang sesuai agar tidak merusak ulir pada cylinder head.

Jika Anda ingin memeriksa komponen luar mesin, bersihkan area sekitarnya dari debu tebal atau gumpalan oli. Langkah ini bertujuan agar lensa kamera tidak langsung kotor saat dimasukkan.

Langkah 3: Menghubungkan dan Mengatur Perangkat

Sambungkan kamera borescope ke layar monitor, komputer, atau ponsel pintar sesuai dengan petunjuk penggunaan alat. Buka aplikasi pemantau dan pastikan tampilan gambar muncul secara stabil di layar.

Atur intensitas cahaya lampu LED pada ujung kamera. Jangan mengatur cahaya terlalu terang karena dapat menyebabkan pantulan silau (glare) pada permukaan logam mesin.

Langkah 4: Memasukkan Probe Kamera ke Dalam Mesin

Masukkan kabel probe secara perlahan dan hati-hati ke dalam lubang akses yang telah dibuka. Rasakan dorongan kabel dan hindari memaksakan kabel jika terasa ada hambatan keras.

Amati tampilan gambar pada layar secara cermat saat kabel didorong masuk. Jika menggunakan borescope artikulasi, putar tuas kontrol perlahan untuk mengarahkan pandangan kamera ke dinding silinder atau katup.

Langkah 5: Analisis Gambar dan Pengambilan Dokumentasi

Perhatikan detail kondisi komponen, seperti warna kerak karbon, goresan pada dinding silinder, atau retakan mikro. Ambil foto atau rekam video sebagai dokumentasi analisis teknis.

Dokumentasi visual ini sangat berguna sebagai bukti pendukung saat menjelaskan kondisi mesin kepada pemilik kendaraan. Gambar yang jelas memberikan dasar yang kuat dalam menentukan langkah perbaikan selanjutnya.

Langkah 6: Mengeluarkan dan Membersihkan Alat

Tarik kabel probe keluar dari mesin secara perlahan dengan arah lurus. Pastikan posisi lensa artikulasi kembali ke posisi lurus sebelum kabel ditarik keluar dari lubang sempit.

Segera bersihkan ujung kamera dan kabel menggunakan kain mikrofiber bersih yang dibasahi sedikit cairan pembersih khusus. Hindari penggunaan pelarut keras yang dapat merusak lapisan pelindung lensa atau kabel rubber.

Kelebihan dan Kekurangan Menggunakan Borescope Mini

Menggunakan alat inspeksi visual modern memberikan banyak keuntungan operasional, namun tetap memiliki beberapa keterbatasan teknis.

Kelebihan:

• Efisiensi Waktu dan Biaya: Menghemat waktu pengerjaan karena tidak perlu membongkar bagian atas mesin (top overhaul).
• Diagnosis Lebih Akurat: Menghilangkan spekulasi kerusakan dengan memberikan bukti visual secara real-time.
• Mencegah Kerusakan Susulan: Memungkinkan deteksi dini pada komponen yang aus sebelum terjadi kegagalan mekanis total.
• Fitur Dokumentasi: Gambar dan video hasil inspeksi dapat disimpan untuk arsip riwayat perawatan kendaraan.

Kekurangan:

• Keterbatasan Sudut Pandang: Kamera tanpa fitur artikulasi memiliki jarak pandang yang terbatas di dalam ruang tertutup.
• Rentan Kecerahan Berlebih: Permukaan logam yang terendam oli dapat memantulkan cahaya LED, sehingga menyulitkan fokus gambar.
• Memerlukan Keahlian Analisis: Hasil citra visual tetap membutuhkan pemahaman teknis otomotif untuk menentukan tingkat kerusakan secara tepat.

Kesalahan Umum yang Harus Dihindari Saat Menggunakan Borescope

Banyak pengguna pemula mengalami kegagalan inspeksi atau bahkan merusak alat karena prosedur yang keliru. Berikut adalah beberapa kesalahan umum yang sering terjadi di lapangan:

• Memasukkan Kamera ke Mesin Panas: Suhu ruang bakar yang masih tinggi dapat merusak sensor optik dan melepaskan lem perekat lensa.
• Memaksa Kabel Saat Tersangkut: Memaksa mendorong kabel probe saat terhambat dapat memutus kabel internal atau merusak mekanis artikulasi.
• Mengabaikan Kebersihan Lensa: Lensa kamera yang tertutup lapisan oli tipis akan menghasilkan gambar buram, sehingga memicu misdiagnosis.
• Salah Menilai Kerusakan: Menganggap lapisan karbon tipis sebagai keretakan logam akibat resolusi gambar yang kurang jelas atau sudut pengambilan yang salah.
• Lupa Memposisikan Lensa Lurus saat Menarik: Menarik probe artikulasi dalam keadaan tertekuk dapat menyangkutkan alat pada lubang busi dan merusak mekanisme putar.

Panduan Memilih Borescope Kamera Mini yang Tepat

Dipasaran saat ini tersedia berbagai pilihan alat inspeksi dengan harga dan spesifikasi yang beragam. Untuk kebutuhan otomotif, memilih alat yang sesuai dengan standar kerja sangat penting agar investasi alat tidak sia-sia.

Pilihan Perangkat Display

Borescope USB yang terhubung ke smartphone umumnya lebih terjangkau dan portabel bagi pengguna hobi atau pemula. Namun, untuk penggunaan profesional harian di bengkel, borescope dengan layar monitor terintegrasi lebih disarankan karena sistemnya lebih stabil dan tahan banting.

Kamera Tunggal vs Kamera Ganda (Dual Lens)

Borescope dengan lensa tunggal mengharuskan Anda memutar kabel untuk melihat area samping. Kamera ganda memiliki lensa tambahan di samping probe, memungkinkan pindah sudut pandang 90 derajat cukup dengan menekan satu tombol.

Ketahanan Minyak dan Air

Mesin kendaraan selalu berhubungan dengan pelumas dan cairan pendingin. Pastikan perangkat yang dipilih memiliki peringkat minimal IP67 agar komponen elektronik di dalam probe tidak rusak saat terkena oli mesin.

Kesimpulan

Memahami fungsi dan cara menggunakan borescope kamera mini untuk mesin merupakan keahlian berharga dalam perawatan otomotif modern. Alat inspeksi ini menawarkan cara efisien, cepat, dan non-destruktif untuk mendiagnosis kondisi internal mesin tanpa perlu melakukan pembongkaran awal.

Dengan mengikuti prosedur penggunaan yang benar, mulai dari persiapan suhu mesin hingga pembersihan alat pasca-inspeksi, Anda dapat memperpanjang usia pakai alat sekaligus mendapatkan hasil diagnosis yang akurat. Investasi pada alat inspeksi berkualitas dan pemahaman teknik inspeksi yang tepat akan meningkatkan efisiensi serta kredibilitas proses perawatan kendaraan Anda.
