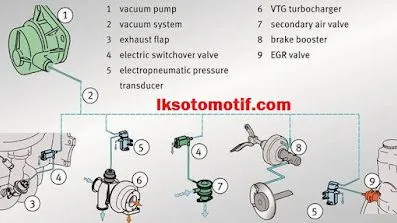

Panduan Lengkap: Fungsi Vacum Pump untuk Cek Sensor MAP Motor secara Akurat

Sistem injeksi bahan bakar elektronik pada sepeda motor modern sangat bergantung pada berbagai sensor untuk menjaga performa mesin tetap optimal. Salah satu sensor yang memegang peranan krusial dalam mengatur campuran udara dan bahan bakar adalah sensor Manifold Absolute Pressure (MAP).

Ketika sepeda motor mengalami gejala seperti mesin bergetar hebat saat idle, tarikan terasa berat, atau konsumsi bahan bakar mendadak boros, masalah sering kali bersumber dari sensor MAP yang tidak presisi. Untuk mendiagnosis kondisi komponen ini secara akurat, teknisi maupun penggemar otomotif membutuhkan alat khusus bernama vacuum pump (pompa vakum).

Artikel ini akan mengulas secara mendalam mengenai fungsi vacum pump untuk cek sensor map motor, mulai dari prinsip kerja teknis, langkah-langkah pengujian, hingga interpretasi hasil pengukuran.

Memahami Komponen Utama: Sensor MAP dan Vacum Pump

Sebelum membahas prosedur pengujian lebih jauh, penting bagi Anda untuk memahami fungsi dasar dari masing-masing komponen yang terlibat dalam proses diagnosis ini.

Apa Itu Sensor MAP pada Motor Injeksi?

Sensor MAP (Manifold Absolute Pressure) adalah komponen elektronik yang bertugas mengukur tingkat kevacuman atau tekanan udara di dalam intake manifold. Informasi tekanan ini kemudian diubah menjadi sinyal listrik dan dikirimkan ke Electronic Control Unit (ECU).

ECU menggunakan data dari sensor MAP untuk menentukan kerapatan udara yang masuk ke ruang bakar. Berdasarkan data tersebut, ECU akan mengatur durasi semprotan injektor agar rasio campuran bahan bakar dan udara (Air-Fuel Ratio) tetap ideal pada berbagai kondisi beban mesin.

Mengenal Alat Vacum Pump Otomotif

Vacuum pump manual untuk kebutuhan otomotif adalah alat mekanis genggam yang dilengkapi dengan manometer (alat ukur tekanan) dan tuas pemompa. Alat ini dirancang untuk menyedot udara dan menciptakan tekanan negatif (kevakuuman) secara terukur pada suatu saluran tertutup.

Dalam praktiknya, alat ini sering digunakan untuk membuang angin palsu pada sistem rem (bleeding brake), menguji katup EGR, serta menyimulasikan kevacuman mesin untuk menguji fungsi sensor-sensor berbasis tekanan.

Prinsip Kerja Sensor MAP Terhadap Kevacuman Mesin

Untuk memahami mengapa alat pemompa vakum sangat dibutuhkan, Anda perlu mengerti bagaimana sensor MAP merespons perubahan tekanan udara secara riil di dalam mesin.

Saat mesin sepeda motor beroperasi, pergerakan piston ke bawah pada langkah hisap menciptakan tekanan negatif atau kevacuman di dalam saluran intake manifold. Tingkat kevacuman ini bervariasi tergantung pada bukaan katup gas (throttle valve) dan putaran mesin (RPM).

• Saat Katup Gas Tertutup (Idle/Deselerasi): Kevacuman di dalam intake manifold sangat tinggi. Pada kondisi ini, sensor MAP akan mengeluarkan sinyal tegangan (voltase) yang rendah ke ECU.
• Saat Katup Gas Terbuka Full (Akselerasi/WOT): Udara luar masuk secara bebas sehingga kevacuman menurun tajam (tekanan mendekati tekanan atmosfer). Sensor MAP akan merespons dengan mengirimkan sinyal tegangan yang tinggi ke ECU.

Jika sinyal voltase yang dikirimkan tidak sesuai dengan tingkat kevacuman yang sebenarnya, ECU akan salah menghitung jumlah bahan bakar yang dibutuhkan. Hal inilah yang memicu timbulnya berbagai masalah pada performa motor.

Fungsi Vacum Pump untuk Cek Sensor MAP Motor secara Detail

Penggunaan alat diagnosa statis seperti scanner otomotif terkadang hanya membaca kode kerusakan (Diagnostic Trouble Code / DTC). Namun, scanner tidak selalu bisa menunjukkan apakah pembacaan tekanan oleh sensor masih linear dan akurat secara mekanis.

Di sinilah peran penting peralatan pengukur vakum manual. Berikut adalah beberapa fungsi vacum pump untuk cek sensor map motor secara lebih mendalam:

1. Menyediakan Simulasi Kevacuman yang Terkontrol

Fungsi vacum pump untuk cek sensor map motor yang utama adalah memberikan simulasi tekanan negatif buatan tanpa perlu menghidupkan mesin sepeda motor. Langkah ini memungkinkan pengujian dilakukan secara aman, stabil, dan terbebas dari getaran atau gangguan sinyal dari komponen mesin lainnya.

2. Menguji Akselerasi dan Linearitas Sinyal Voltase

Sensor MAP yang rusak sering kali masih bisa mengirimkan sinyal, tetapi respon tegangannya tidak lagi linear terhadap perubahan tekanan. Dengan pompa vakum manual, Anda dapat menaikkan atau menurunkan tekanan secara perlahan sambil mengamati perubahan voltase keluaran sensor.

Jika grafik perubahan tegangan melonjak tiba-tiba atau tertahan pada angka tertentu, dapat dipastikan komponen piezoelektrik di dalam sensor sudah mengalami kerusakan.

3. Mendeteksi Kebocoran Membran Internal Sensor

Di dalam sensor MAP terdapat membran tipis sensitif yang merespons perubahan tekanan. Seiring berjalannya waktu dan paparan panas, membran ini bisa retak atau bocor.

Guna vacum pump untuk cek sensor map motor dalam kasus ini adalah memastikan ruang sensor mampu mempertahankan tekanan negatif. Jika tekanan pada manometer terus turun saat tuas pompa tidak ditekan, artinya terjadi kebocoran internal pada unit sensor tersebut.

4. Memverifikasi Kerusakan Sebelum Penggantian Komponen

Sering kali teknisi terburu-buru mengganti sensor MAP baru hanya karena muncul kode kesalahan pada ECU. Padahal, masalah bisa saja dipicu oleh kabel yang putus atau soket yang korosi.

Melakukan pengujian fisik langsung menggunakan pompa vakum membantu memastikan apakah sensor benar-benar rusak sebelum Anda membeli suku cadang pengganti.

Langkah-Langkah Menguji Sensor MAP Menggunakan Vacum Pump

Prosedur pemeriksaan sensor MAP membutuhkan ketelitian agar tidak merusak komponen elektronik yang sensitif. Berikut adalah panduan langkah demi langkah yang aman dan terstruktur.

Peralatan yang Dibutuhkan

• Alat vacuum pump manual yang dilengkapi alat ukur (gauge).
• Multimeter digital (AVO meter) dengan ketelitian tinggi.
• Selang adaptor penghubung yang pas dengan nipple sensor.
• Breakout lead atau kabel pin tambahan untuk menyadap sinyal.
• Buku manual servis sepeda motor (sebagai referensi nilai standar).

Prosedur Pengujian Step-by-Step

1. Lepaskan Sensor MAP dari Engine:
   Matikan kunci kontak motor. Lepaskan soket kabel dan lepaskan unit sensor MAP dari throttle body atau intake manifold.

2. Identifikasi Pinout Sensor:
   Sensor MAP umumnya memiliki tiga pin konektor, yaitu:

   • VCC / Supply: Tegangan masukan dari ECU (biasanya 5 Volt DC).
   • GND / Ground: Jalur massa sensor.
   • V-OUT / Signal: Jalur keluaran sinyal voltase menuju ECU.

3. Hubungkan Catu Daya dan Multimeter:
   Berikan tegangan input 5 Volt DC pada pin VCC dan Ground menggunakan power supply terstabilisasi atau kabel sambungan dari ECU. Hubungkan probe positif multimeter ke pin sinyal (V-OUT) dan probe negatif ke Ground.

4. Sambungkan Selang Vacum Pump:
   Pasangkan selang dari vacuum pump ke port saluran masuk udara pada sensor MAP. Pastikan sambungan benar-benar rapat dan tidak ada kebocoran udara.

5. Lakukan Pengukuran pada Kondisi Tekanan Atmosfer:
   Sebelum memompa, catat nilai tegangan awal pada multimeter (0 inHg / kPa). Pada umumnya, nilai voltase awal berada di kisaran 3,8 Volt hingga 4,5 Volt (tergantung spesifikasi pabrikan).

6. Berikan Tekanan Vakum secara Bertahap:
   Pompa tuas vacuum pump secara perlahan untuk menciptakan tekanan negatif. Amati perubahan tegangan pada multimeter pada setiap tingkatan kevacuman (misalnya pada 5 inHg, 10 inHg, 15 inHg, dan 20 inHg).

7. Evaluasi Penurunan Voltase:
   Seiring bertambahnya tingkat kevacuman (nilai inHg naik), voltase pada pin sinyal harus turun secara halus dan konstan menuju angka kisaran 0,5 Volt hingga 1,5 Volt.

Tingkat Kevacuman Tinggi (Mesin Idle)   --> Voltase Sinyal Rendah (~1.0V)
Tingkat Kevacuman Rendah (Buka Gas)    --> Voltase Sinyal Tinggi (~4.0V)

Tabel Referensi Pengujian Standar Sensor MAP Motor

Berikut adalah contoh tabel estimasi pembacaan hubungan antara tingkat kevacuman dan keluaran tegangan sinyal pada sensor MAP sistem 5 Volt standar:

Catatan: Nilai pada tabel di atas adalah estimasi umum. Selalu gunakan nilai toleransi resmi yang tertera pada buku manual servis pabrikan sepeda motor Anda.

Perbandingan: Pengujian Menggunakan Vacum Pump vs. Diagnostic Scanner

Banyak pemula menganggap bahwa menggunakan scanner diagnostik sudah cukup untuk memeriksa kondisi sensor MAP. Meskipun scanner sangat berguna, pengujian mekanis dengan pompa vakum memiliki keunggulan tersendiri.

Kelebihan dan Kekurangan Metode Pengujian dengan Vacum Pump

Memahami keunggulan serta keterbatasan metode ini akan membantu Anda menentukan langkah diagnosis yang paling efisien di bengkel atau garasi rumah.

Kelebihan

• Akurasi Tinggi: Dapat memastikan apakah kerusakan terjadi pada sensor itu sendiri atau pada sistem kabel kendaraan.
• Mencegah Salah Vonis: Mengurangi risiko penggantian suku cadang bernilai tinggi yang sebenarnya masih berfungsi normal.
• Prosedur Aman: Pengujian dilakukan tanpa risiko merusak komponen lain karena mesin dalam kondisi mati.
• Fleksibilitas: Alat vacuum pump bersifat universal dan dapat digunakan untuk berbagai merk sepeda motor (Honda, Yamaha, Suzuki, Kawasaki).

Kekurangan

• Membutuhkan Alat Tambahan: Diperlukan multimeter presisi dan sumber tegangan eksternal jika pengujian dilakukan di luar kendaraan.
• Membutuhkan Data Spesifikasi: Memerlukan buku panduan servis untuk mengetahui grafik hubungan tekanan dan voltase yang tepat dari pabrikan.
• Waktu Pengerjaan: Membutuhkan waktu pelepasan komponen yang lebih lama dibandingkan sekadar mencolokkan kabel scanner.

Kesalahan Umum Saat Melakukan Pengecekan Sensor MAP

Prosedur uji coba yang tidak tepat dapat menyebabkan hasil pembacaan menjadi tidak akurat, atau bahkan merusak komponen yang sedang diuji. Berikut beberapa kesalahan yang wajib dihindari:

1. Menggunakan Tekanan Berlebihan

Memberikan tekanan negatif yang melebihi batas batas operasional sensor MAP (misalnya menarik vakum lebih dari 25-30 inHg) dapat merusak membran sensitif di dalam sensor. Selalu naikkan kevacuman secara bertahap dan amati alat ukur secara cermat.

2. Salah Mengidentifikasi Pinout Kabel

Menghubungkan tegangan 5 Volt ke pin sinyal atau kebalikannya dapat membakar sirkuit terpadu (IC) mikro di dalam sensor MAP. Selalu periksa skema kelistrikan motor sebelum memberikan daya listrik eksternal.

3. Mengabaikan Kebocoran pada Selang Penguji

Sering kali kebocoran terjadi pada sambungan selang antara vacuum pump dan port sensor MAP. Kebocoran mikro ini membuat kevacuman seolah-olah turun mendadak, sehingga teknisi menyimpulkan bahwa sensor rusak, padahal masalahnya terletak pada selang penguji yang tidak rapat.

4. Tidak Memeriksa Voltase Input dari ECU

Sebelum memvonis sensor MAP rusak saat dites di kendaraan, pastikan VCC dari ECU benar-benar menyuplai tegangan stabil 5 Volt. Jika pasokan daya dari ECU drop (misalnya hanya 3 Volt), sinyal keluaran sensor MAP otomatis ikut terganggu meskipun kondisi sensor masih bagus.

Tips Memilih dan Merawat Vacum Pump Otomotif

Agar investasi alat ukur Anda bertahan lama dan memberikan hasil yang selalu presisi, perhatikan tips pemilihan dan perawatan berikut:

Tips Memilih Alat

• Pilih Bahan Berkualitas: Utamakan kit vacuum pump yang menggunakan bahan bodi berbahan kuningan (brass) atau aluminium alloy dibandingkan plastik murni agar tahan bantingan dan awet.
• Kelengkapan Adaptor: Pastikan paket alat dilengkapi dengan berbagai ukuran connector dan selang fleksibel bertekanan tinggi.
• Manometer Presisi: Pilih alat yang memiliki penunjuk skala ganda (misalnya inHg dan bar/kPa) dengan jarum indikator yang stabil.

Tips Perawatan

• Jangan biarkan cairan kotor atau oli mesin tersedot masuk ke dalam tabung silinder vacuum pump.
• Bersihkan selang adaptor setelah digunakan dan simpan kit di dalam kotak penyimpanan khusus agar terhindar dari debu.
• Bersihkan sisa uap bensin yang mungkin menempel pada ujung selang penguji setelah digunakan mengukur sensor MAP.

Kesimpulan

Memahami fungsi vacum pump untuk cek sensor map motor merupakan kemampuan diagnostik yang sangat berharga bagi siapa saja yang ingin menjaga performa mesin injeksi tetap berada pada kondisi puncak. Alat ini memberikan kepastian mekanis dan elektronis yang tidak bisa didapatkan hanya melalui pembacaan kode galat scanner diagnostik semata.

Melalui simulasi kevacuman terukur, Anda dapat memeriksa linearitas voltase keluaran, merespons responsivitas komponen, serta mendeteksi kebocoran membran internal sensor MAP secara presisi. Dengan melakukan langkah pengujian yang benar dan menghindari kesalahan umum selama prosedur berlangsung, proses penanganan masalah mesin brebet atau pemborosan bahan bakar dapat dilakukan secara cepat, tepat, dan efisien.
