Panduan Lengkap: Cara Menggunakan Cable Tracer untuk Cari Putus Kabel Bodi Mobil dan Motor

Masalah kelistrikan pada kendaraan sering kali menjadi salah satu kendala yang paling sulit didiagnosis. Ketika lampu utama mendadak mati, klakson tidak berfungsi, atau fitur elektronik lainnya terhenti, penyebab utamanya sering kali adalah kabel bodi yang putus di bagian dalam selubung.

Membongkar seluruh rangkaian kelistrikan kendaraan untuk menemukan titik kerusakan tentu membutuhkan waktu, tenaga, dan risiko merusak komponen lain. Metode konvensional seperti mengupas isolasi kabel satu per satu sudah tidak efisien untuk diterapkan pada kendaraan modern.

Penggunaan alat pelacak kabel otomotif atau wire tracer menjadi solusi yang jauh lebih praktis, cepat, dan akurat. Artikel ini akan membahas secara mendalam tentang cara menggunakan cable tracer untuk cari putus kabel bodi secara aman dan efisien.

Apa Itu Cable Tracer Otomotif dan Bagaimana Cara Kerjanya?

Cable tracer atau wire tracker otomotif adalah alat ukur elektronik yang dirancang khusus untuk mendeteksi jalur kabel dan menemukan lokasi kerusakan pada sistem kelistrikan. Alat ini dapat mendeteksi kabel tanpa perlu merusak atau mengupas isolasi pelindung (non-destructive testing).

Dalam dunia otomotif, alat ini sangat berguna karena sebagian besar jaringan kabel terbungkus rapi di balik dasbor, penutup interior, atau pelindung kabel (conduit). Dengan bantuan alat ini, teknik pencarian jalur kabel yang terputus menjadi jauh lebih sederhana.

Komponen Utama Cable Tracer

Secara umum, satu set cable tracer terdiri dari dua perangkat utama yang bekerja secara berdampingan:

• Transmitter (Pemancar Sinyal): Perangkat ini dihubungkan ke kabel yang ingin diperiksa. Transmitter berfungsi menyuntikkan sinyal frekuensi radio (RF) atau nada audio (tone signal) ke dalam penghantar tembaga.
• Receiver (Penerima/Probe): Perangkat genggam yang dilengkapi dengan antena induktif dan pengeras suara atau indikator LED. Receiver bertugas menangkap sinyal elektromagnetik yang dipancarkan oleh transmitter dari luar isolasi kabel.

Prinsip Kerja Alat

Prinsip kerja alat ini mengandalkan induksi elektromagnetik. Ketika transmitter mengirimkan arus berfrekuensi khusus melalui kabel, medan magnet kecil akan terbentuk di sekeliling kabel tersebut.

Receiver memiliki sensor yang sangat sensitif terhadap medan magnet ini. Ketika ujung probe mendekati kabel yang membawa sinyal, alat akan mengeluarkan suara nada (beep) atau menunjukkan indikasi visual.

Jika terdapat bagian kabel yang terputus (open circuit), arus sinyal dari transmitter akan terhenti di titik kerusakan tersebut. Akibatnya, medan magnet menghilang dan receiver tidak lagi mengeluarkan suara saat melewati titik putus tersebut.

Mengapa Menggunakan Cable Tracer Dibandingkan Metode Konvensional?

Sebelum memahami langkah-langkah penggunaannya, penting untuk mengetahui alasan mengapa cable tracer menjadi standar kerja mekanik elektrik modern. Metode tradisional menggunakan test light (tespen DC) atau multimeter biasa memiliki keterbatasan saat berhadapan dengan rangkaian kabel yang tertutup.

Berikut adalah perbandingan antara cable tracer dan alat ukur konvensional lainnya dalam pelacakan kabel bodi:

Kelebihan Cable Tracer

• Menghemat Waktu: Anda tidak perlu membongkar seluruh karpet, dasbor, atau pelindung kabel bodi.
• Mencegah Kerusakan Sekunder: Mengurangi risiko kerusakan klip interior atau kebocoran akibat isolasi kabel yang ditusuk.
• Dapat Mengidentifikasi Kabel dalam Bundel: Mampu membedakan satu jalur kabel di antara puluhan kabel lain dalam satu ikatan.

Kekurangan Cable Tracer

• Sensitif terhadap Gangguan Elektromagnetik: Sinyal bisa terganggu jika berada sangat dekat dengan komponen elektronik aktif atau massa (ground) yang tebal.
• Membutuhkan Baterai Internal: Kedua unit (transmitter dan receiver) membutuhkan daya baterai yang cukup agar akurasi sinyal tetap terjaga.

Persiapan Sebelum Melakukan Pelacakan Kabel

Sebelum menerapkan cara menggunakan cable tracer untuk cari putus kabel bodi, ada beberapa langkah persiapan penting yang harus dilakukan. Persiapan yang matang akan menjamin keselamatan kerja serta keakuratan hasil pengujian.

1. Perhatikan Keselamatan Kerja

Langkah paling krusial adalah mematikan seluruh sumber daya kendaraan. Lepaskan terminal negatif baterai (aki) sebelum menghubungkan transmitter ke rangkaian kelistrikan.

Prosedur ini bertujuan untuk mencegah kerusakan pada perangkat cable tracer akibat lonjakan voltase. Selain itu, langkah ini juga melindungi unit kontrol elektronik (ECU/BCM) dari potensi kerusakan.

2. Siapkan Diagram Kelistrikan (Wiring Diagram)

Pegang panduan skema kelistrikan kendaraan yang sesuai dengan merek dan tahun pembuatan. Diagram ini membantu Anda mengidentifikasi warna kabel, nomor pin konektor, dan rute jalur kabel bodi.

Mengetahui warna dan titik awal kabel akan mempercepat proses penyambungan transmitter. Hal ini juga mencegah kesalahan dalam memetakan jalur yang bermasalah.

3. Peralatan Pendukung yang Dibutuhkan

Selain unit cable tracer, siapkan juga beberapa peralatan bantu berikut:

• Multimeter digital (untuk konfirmasi kontinuitas akhir).
• Obeng dan tang kombinasi (untuk membuka kover pelindung jika diperlukan).
• Isolasi bakar (heat shrink) dan solder (untuk perbaikan kabel).
• Ampere meter atau tang amper jika diperlukan.

Langkah demi Langkah: Cara Menggunakan Cable Tracer untuk Cari Putus Kabel Bodi

Berikut adalah panduan praktis dan terstruktur mengenai cara menggunakan cable tracer untuk cari putus kabel bodi kendaraan Anda secara efektif.

                 │
                 ▼

                 │
                 ▼

                 │
                 ▼

                 │
                 ▼

                 │
                 ▼

Langkah 1: Isolasi Jalur Kelistrikan

Pastikan komponen yang mengalami masalah sudah diidentifikasi. Misalnya, jika lampu rem belakang sebelah kiri tidak menyala, fokuskan pemeriksaan pada kabel yang menuju ke unit lampu tersebut.

Lepaskan soket konektor di kedua ujung jalur tersebut (ujung sakelar/sekring dan ujung beban/lampu). Langkah isolasi ini penting agar sinyal dari transmitter tidak merambat ke jalur kelistrikan lain yang tidak relevan.

Langkah 2: Hubungkan Transmitter ke Jalur Kabel

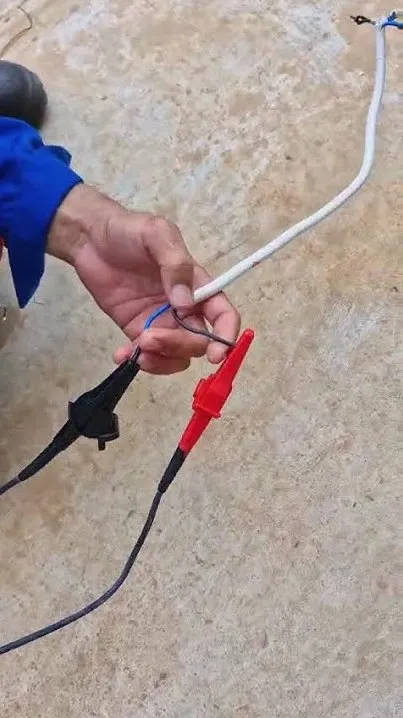

Transmitter biasanya dilengkapi dengan dua kabel penjepit buaya (alligator clip), berwarna merah dan hitam.

• Hubungkan penjepit MERAH ke salah satu ujung kabel yang dicurigai putus (misalnya pada terminal soket).
• Hubungkan penjepit HITAM ke ground atau rangka kendaraan yang berbahan logam tebal.
• Jika tidak ada ground yang baik, penjepit hitam dapat dihubungkan ke tanah atau dibiarkan menggantung jika menggunakan mode sinyal tertentu (sesuai petunjuk manual alat).

Nyalakan unit transmitter. Sebagian besar alat memiliki indikator LED yang akan menyala atau berkedip, menandakan bahwa sinyal frekuensi sedang dipancarkan ke dalam kabel.

Langkah 3: Kalibrasi dan Penelusuran Sinyal dengan Receiver

Nyalakan unit receiver dan atur sensitivitas putaran (volume/sensitivity knob) ke tingkat menengah. Dekatkan ujung probe receiver ke dekat penjepit merah transmitter untuk memastikan alat bekerja.

Jika receiver mengeluarkan bunyi nada yang jelas, artinya sinyal berhasil disuntikkan. Sekarang, mulailah menelusuri sepanjang jalur kabel bodi.

Pegang receiver dan gerakkan ujung probe secara perlahan mengikuti arah pembungkus kabel bodi (wiring harness). Anda tidak perlu menempelkan probe secara langsung ke tembaga, cukup dekatkan pada jarak 1–3 cm dari luar isolasi atau pembungkus kabel.

Langkah 4: Identifikasi Lokasi Kerusakan

Saat probe digerakkan sepanjang jalur kabel, Anda akan terus mendengar bunyi nada konstan dari pengeras suara receiver.

Perhatikan perubahan suara dengan saksama:

• Sinyal Kuat dan Konstan: Menandakan kondisi kabel di area tersebut masih utuh dan tersambung dengan baik.
• Sinyal Hilang Mendadak: Ketika probe melewati titik tertentu dan bunyi nada tiba-tiba berhenti total, di sinilah letak titik kabel bodi yang putus.
• Sinyal Melemah: Jika bunyi nada melemah secara drastis, ini bisa mengindikasikan bahwa kabel mengalami kerusakan parsial (tersisa beberapa helai tembaga) atau terdapat korosi tinggi pada sambungan.

Tandai titik lokasi di mana sinyal berhenti menggunakan pita perekat atau spidol. Untuk memastikan keakuratan, lakukan penelusuran ulang dari arah berlawanan (dari ujung beban menuju ujung sumber).

Langkah 5: Verifikasi dan Perbaikan Kabel

Setelah titik kerusakan ditandai, buka pelindung atau pembungkus kabel bodi secara hati-hati di area tersebut. Inspeksi visual biasanya akan memperlihatkan kabel yang terputus, terkelupas, atau tertekuk hingga patah di dalam.

Sebelum melakukan penyambungan, gunakan multimeter digital pada mode kontinuitas (continuity test) untuk memverifikasi kondisi kabel. Tempelkan kedua probe multimeter di antara ujung kabel dan titik penyambungan untuk memastikan tidak ada kerusakan lain.

Lakukan perbaikan kabel menggunakan teknik penyolderan yang rapi dan lindungi sambungan menggunakan heat shrink tubing (isolasi bakar). Hindari hanya menggunakan isolasi plastik biasa karena mudah terkelupas akibat panas dan getaran mesin.

Cara Menggunakan Cable Tracer untuk Deteksi Hubung Singkat (Korsleting)

Selain untuk mencari kabel yang putus (open circuit), alat ini juga sangat berguna untuk menemukan lokasi hubung singkat atau korsleting ke masa (short to ground). Korsleting sering kali menyebabkan sekring kendaraan terus-menerus putus saat diganti.

Prosedur Pencarian Korsleting:

1. Lepaskan sekring yang selalu putus tersebut dari kotak sekring (fuse box).
2. Pastikan beban (seperti lampu atau motor listrik) di jalur tersebut dilepaskan.
3. Hubungkan penjepit MERAH transmitter ke sisi terminal sekring yang menuju ke beban (sisi beban yang korslet).
4. Hubungkan penjepit HITAM ke masa/rangka kendaraan.
5. Susuri jalur kabel menggunakan receiver. Sinyal akan merambat melalui kabel dan langsung mengalir ke masa di titik di mana isolasi kabel terkelupas dan menempel ke bodi logam.
6. Titik di mana nada receiver menghilang atau berubah drastis adalah lokasi tepat terjadinya korsleting bodi.

Perbandingan Alat Pelacak Kabel Otomotif di Pasaran

Di pasaran terdapat berbagai jenis dan tingkatan cable tracer. Memahami perbedaannya dapat membantu Anda memilih alat yang sesuai dengan kebutuhan pengerjaan.

Kesalahan Umum Saat Mencari Kabel Putus dengan Cable Tracer

Meskipun penerapan cara menggunakan cable tracer untuk cari putus kabel bodi tergolong sederhana, pemula sering melakukan beberapa kesalahan teknis. Kesalahan ini dapat menyebabkan pembacaan yang tidak akurat atau bahkan merusak alat.

1. Lupa Memutus Arus Utama (Aki Masih Terhubung)

Ini adalah kesalahan yang paling sering terjadi. Membiarkan aki tetap terhubung dapat menyuntikkan arus tegangan tinggi ke dalam transmitter, yang berpotensi merusak komponen internal pemancar sinyal tersebut.

2. Sensitivitas Receiver Terlalu Tinggi

Mengatur sensitivitas receiver pada tingkat maksimum dapat menyebabkan alat menangkap sinyal "bayangan" (ghost signal). Sinyal dapat melompat ke kabel di sekitarnya, sehingga membuat kabel yang terputus seolah-olah masih mengalirkan sinyal.

Solusi: Turunkan sensitivitas receiver secara bertahap saat mendekati area yang dicurigai agar lokasi titik putus menjadi lebih presisi.

3. Mengabaikan Kabel yang Memiliki Pelindung (Shielded Wire)

Beberapa kabel sensor pada kendaraan modern menggunakan pelindung pembungkus logam (shielded cable) untuk mencegah gangguan frekuensi. Sinyal dari transmitter tidak dapat menembus pelindung ini.

Solusi: Lepaskan kabel pelindung (shield) dari masa terlebih dahulu sebelum melakukan penelusuran sinyal.

4. Menelusuri Kabel yang Menempel Ketat pada Bodi Logam

Logam bodi kendaraan dapat menyerap sebagian sinyal elektromagnetik yang dipancarkan kabel. Jika kabel bodi menempel rapat pada plat besi tebal, sinyal yang ditangkap receiver bisa terdengar sangat lemah.

Solusi: Bila memungkinkan, renggangkan sedikit berkas kabel dari permukaan bodi logam saat melakukan pemindaian.

Tips Perawatan dan Pemilihan Cable Tracer

Agar alat cable tracer Anda tetap awet dan selalu siap digunakan, perhatikan beberapa tips perawatan berikut:

• Lepaskan Baterai Jika Tidak Digunakan: Baterai 9V yang biasa digunakan pada cable tracer berisiko bocor jika dibiarkan di dalam kompartemen perangkat dalam waktu lama.
• Jaga Kebersihan Ujung Probe: Ujung probe terbuat dari bahan non-konduktif (biasanya plastik khusus). Jagalah agar tidak terkena cairan rem, oli, atau bahan kimia korosif lainnya.
• Simpan di Tempat Kering: Perangkat elektronik sensitif terhadap kelembapan udara yang tinggi. Simpan alat dalam kotak pelindung (hard case) yang dilengkapi penyerap kelembapan (silica gel).

Saat memilih cable tracer baru, pastikan alat tersebut memiliki spesifikasi voltase hingga 42V DC. Spesifikasi ini sangat penting agar alat aman digunakan pada sistem kelistrikan kendaraan penumpang standar (12V), kendaraan komersial/truk (24V), maupun kendaraan bermesin hibrida/listrik ringan.

Kesimpulan

Memahami cara menggunakan cable tracer untuk cari putus kabel bodi adalah keahlian yang sangat berharga bagi pemilik kendaraan maupun teknisi otomotif. Dengan bantuan alat ini, proses pencarian titik kerusakan pada jaringan kelistrikan yang rumit dapat dilakukan dengan cepat, akurat, dan tanpa merusak komponen kendaraan.

Kunci utama keberhasilan pelacakan terletak pada persiapan keselamatan, mengisolasi jalur kabel dari arus utama, serta mengatur sensitivitas receiver secara tepat. Penggunaan teknik yang benar tidak hanya menghemat waktu pengerjaan, tetapi juga menjamin hasil perbaikan sistem kelistrikan kendaraan yang rapi dan aman untuk jangka panjang.
