Panduan Lengkap Cara Pakai Scanner Launch X431 untuk Mobil Eropa

Mobil buatan pabrikan Eropa seperti Mercedes-Benz, BMW, Audi, Volkswagen, hingga Porsche dikenal memiliki kenyamanan tinggi dan teknologi elektronik yang sangat maju. Namun, kompleksitas sistem kontrol elektronik (Electronic Control Unit atau ECU) pada kendaraan ini membutuhkan alat pemindaian yang kapabel untuk mendeteksi potensi kerusakan secara akurat.

Salah satu alat diagnostik tingkat profesional yang populer di kalangan teknisi dan penghobi otomotif adalah Launch X431. Memahami cara pakai scanner launch x431 untuk mobil eropa dengan benar sangat penting agar proses analisis kerusakan berjalan efektif tanpa merusak sistem elektronik kendaraan yang sensitif.

Artikel ini akan mengulas secara mendalam mengenai langkah pengoperasian, fitur-fitur teknis, tips keamanan, hingga kesalahan umum yang wajib dihindari saat menggunakan scanner Launch X431 pada mobil Eropa.

Mengapa Mobil Eropa Membutuhkan Scanner Diagnostik Khusus?

Sistem kelistrikan pada mobil Eropa modern mengandalkan jaringan komunikasi data berkecepatan tinggi seperti CAN-Bus, MOST, dan FlexRay. Satu unit kendaraan bisa memiliki puluhan hingga ratusan modul ECU terpisah untuk mengatur mesin, transmisi, pengereman, suspensi, hingga sistem kenyamanan kabin.

Scanner OBD2 generik sederhana umumnya hanya mampu membaca kode kerusakan dasar pada modul mesin (Powertrain). Alat pemindai tingkat dasar tersebut tidak dapat mengakses modul spesifik pabrikan seperti Body Control Module (BCM) atau Front Signal Acquisition Activation Module (SAM).

Launch X431 dirancang dengan cakupan software khusus pabrikan (OEM-level software). Perangkat ini mampu berkomunikasi langsung dengan protokol rumit milik kendaraan Eropa untuk membaca kode trouble, melihat live data, hingga melakukan konfigurasi ulang sistem.

Mengenal Perangkat Scanner Launch X431

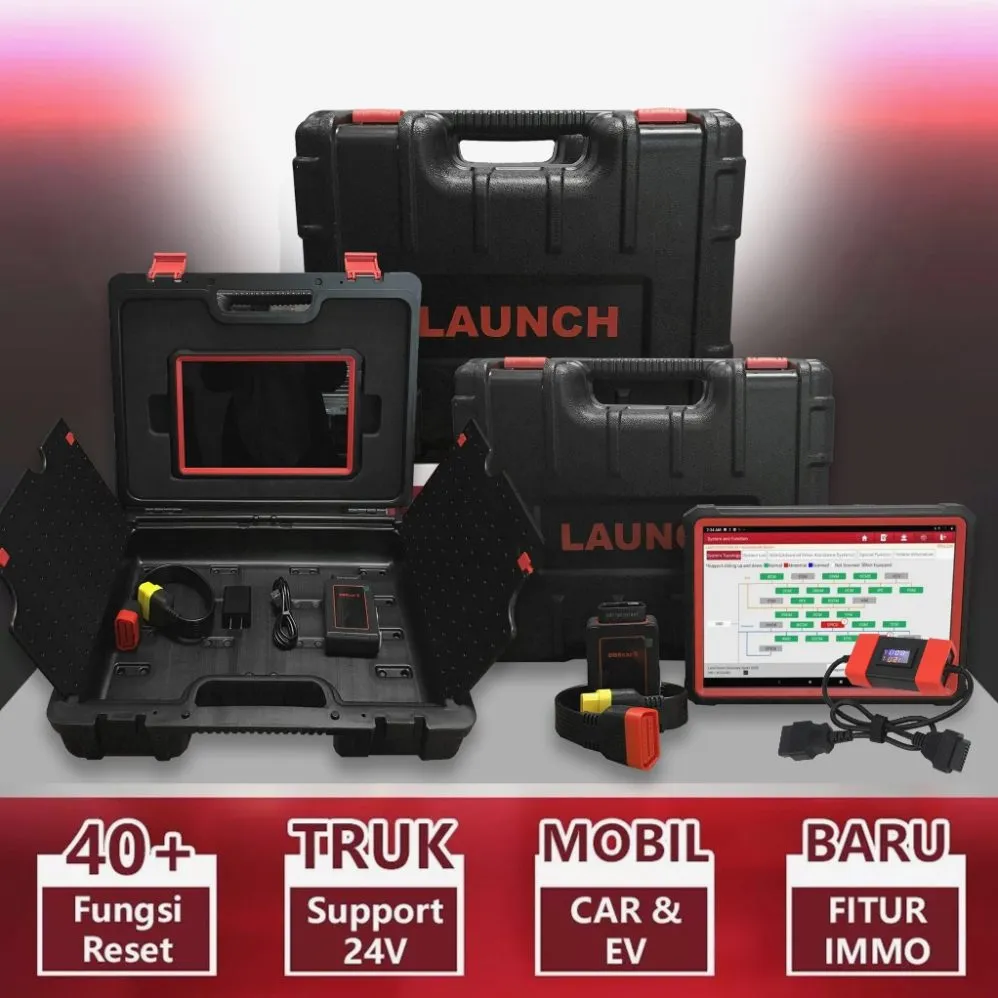

Launch X431 adalah lini alat diagnostik berbasis sistem operasi Android yang dilengkapi dengan konektor nirkabel VCI (Vehicle Communication Interface). Seri ini hadir dalam beberapa varian seperti Launch X431 PRO3S+, PAD V, hingga PAD VII.

Spesifikasi Umum dan Kapabilitas Teknis

Fitur Utama Launch X431 untuk Mobil Eropa

Sebelum mempelajari cara pakai scanner launch x431 untuk mobil eropa, Anda perlu memahami fungsi-fungsi utama yang sering digunakan pada sistem pemindaian kendaraan Eropa.

1. Full System Diagnostic (Health Report)

Fitur ini memungkinkan alat untuk memindai seluruh modul elektronik yang terpasang pada kendaraan secara otomatis dalam satu waktu. Alat akan menampilkan laporan kondisi kesehatan modul, apakah berada dalam status normal atau menyimpan kode kerusakan (Diagnostic Trouble Code / DTC).

2. Active Test (Bi-Directional Control)

Launch X431 dapat mengirimkan perintah langsung ke komponen aktuator tanpa melalui tombol di dalam mobil. Contohnya adalah menguji kerja kipas radiator, mematikan injektor secara individu, atau mengaktifkan pompa bahan bakar elektrik.

3. Special Function dan Service Reset

Setiap kali melakukan perawatan rutin pada mobil Eropa, sistem perlu diatur ulang. Fitur ini mencakup Oil Reset, Electronic Parking Brake (EPB) Reset, Steering Angle Sensor (SAS) Calibration, Battery Management System (BMS) Reset, dan DPF Regeneration.

4. ECU Coding dan Adaptasi

Mobil Eropa membutuhkan proses pengenalan saat ada penggantian komponen baru. Launch X431 menyediakan fungsi Variant Coding untuk menyesuaikan parameter modul baru dengan spesifikasi bawaan pabrik.

Panduan Langkah Demi Langkah Cara Pakai Scanner Launch X431 untuk Mobil Eropa

Prosedur pemindaian harus dilakukan dengan urutan yang benar demi menjaga keselamatan data pada ECU kendaraan. Berikut adalah langkah praktis pengoperasian Launch X431 dari awal hingga akhir.


         │
         ▼

         │
         ▼

         │
         ▼

         │
         ▼

         │
         ▼

         │
         ▼

Langkah 1: Persiapan Kondisi Kendaraan

• Pastikan tegangan baterai (aki) mobil dalam kondisi optimal (minimal 12,5 Volt). Tegangan yang drop saat proses scanning dapat menyebabkan galat komunikasi data.
• Posisikan transmisi pada tuas P (Parkir) dan tarik rem tangan.
• Matikan seluruh beban listrik tambahan seperti pendingin udara (AC), lampu utama, dan sistem audio.

Langkah 2: Memasang Hardware VCI

1. Cari lokasi port OBD2 pada kendaraan. Pada mobil Eropa, port ini biasanya terletak di bawah dasbor sebelah pengemudi, di dekat pedal, atau di balik penutup kecil dekat tuas pembuka kap mesin.
2. Tancapkan dongle VCI (DBScar) ke port OBD2 hingga lampu indikator pada VCI menyala.
3. Putar kunci kontak kendaraan ke posisi ON (posisi mesin mati, instrumen dasbor menyala). Untuk mobil dengan fitur Push Start Button, tekan tombol start satu atau dua kali tanpa menekan pedal rem.

Langkah 3: Mengoperasikan Perangkat Tablet Launch X431

1. Nyalakan tablet Launch X431 dan buka aplikasi utama diagnostik.
2. Pastikan koneksi Bluetooth atau Wi-Fi antara tablet dan dongle VCI sudah terhubung dengan stabil.
3. Masuk ke menu utama dan pilih opsi Diagnose.

Langkah 4: Identifikasi Kendaraan (Auto-VIN Detect)

• Pada menu diagnostik, pilih fitur VIN Scan atau Smart Detection.
• Scanner akan membaca nomor rangka (Vehicle Identification Number) secara otomatis dari ECU mesin.
• Jika mobil terdeteksi dengan benar (misalnya: BMW 3 Series G20 2021), konfirmasikan spesifikasi kendaraan pada layar.
• Apabila pembacaan otomatis gagal, pilih opsi pemindaian manual berdasarkan merk pabrikan, model, tahun produksi, dan tipe mesin.

Langkah 5: Pemindaian Seluruh Sistem (Health Report)

1. Setelah profil kendaraan berhasil dimuat, pilih opsi Health Report atau System Scan.
2. Scanner akan mulai berkomunikasi dengan setiap modul (DME, EGS, ABS, SRS, BCM, dll.).
3. Tunggu hingga proses pemindaian mencapai 100%. Modul yang normal akan ditandai dengan warna hijau, sedangkan modul yang menyimpan masalah akan berwarna merah disertai jumlah kode DTC.

Langkah 6: Membaca dan Menganalisis Kode DTC

1. Ketuk pada modul yang berwarna merah untuk masuk ke dalam submenu sistem tersebut.
2. Pilih Read Fault Code atau Read DTC.
3. Perhatikan status kode yang muncul:
   • Permanent/Stored: Kerusakan masa lalu yang tersimpan dalam memori.
   • Current/Present: Kerusakan yang sedang terjadi saat ini secara real-time.
4. Gunakan fitur Freeze Frame untuk melihat kondisi parameter mesin saat kode kerusakan tersebut pertama kali terdeteksi oleh komputer.

Langkah 7: Menghapus Kode Kerusakan dan Uji Fungsi

1. Lakukan perbaikan fisik pada komponen yang rusak terlebih dahulu berdasarkan hasil analisis.
2. Setelah perbaikan selesai, pilih menu Clear Fault Code atau Clear DTC.
3. Matikan kunci kontak selama 10 detik, lalu putar kembali ke posisi ON.
4. Jalankan kembali fitur Health Report untuk memastikan seluruh kode kesalahan telah terhapus dan modul kembali berwarna hijau.

Prosedur Khusus: Menjalankan Fungsi Reset Service

Perawatan rutin pada kendaraan Eropa membutuhkan prosedur reset khusus agar peringatan service pada papan instrumen menghilang.

Cara Reset Minyak Pelumas (Oil Reset) pada BMW / Mercedes-Benz

1. Buka menu Service Function atau Reset pada halaman utama Launch X431.
2. Pilih ikon Oil Reset.
3. Pilih merek kendaraan yang sesuai (MERCEDES-BENZ atau BMW).
4. Ikuti petunjuk di layar, seperti memastikan kap mesin dan pintu pengemudi tertutup rapat.
5. Jalankan prosedur Automatic Reset untuk mengembalikan interval jarak tempuh dan durasi service ke angka standar pabrikan.

Cara Mengganti Kampas Rem Belakang (EPB Service)

1. Pilih menu EPB Reset.
2. Pilih merek kendaraan, lalu masuk ke mode Service Mode atau Deactivate Brake System.
3. Motor rem parkir elektrik akan mundur secara otomatis, memungkinkan teknisi mengganti kampas rem secara aman tanpa merusak kaliper.
4. Setelah kampas rem baru terpasang, pilih Activate Brake System untuk mengembalikan posisi kaliper ke kondisi kerja semula.

Perbandingan Launch X431 dengan Alat Diagnostik Lain

Untuk memahami posisi Launch X431 dalam peta perangkat diagnostik otomotif, berikut adalah perbandingan singkatnya:

Kesalahan Umum Saat Pakai Scanner pada Mobil Eropa

Pengoperasian scanner diagnostik yang tidak cermat dapat berpotensi merusak modul elektronik mobil. Berikut adalah beberapa kesalahan umum yang harus dihindari:

1. Menurunnya Tegangan Aki Saat Memindai atau Coding

Proses pemindaian mendalam atau ECU Coding pada mobil Eropa membutuhkan pasokan arus listrik yang stabil. Jika tegangan aki turun di bawah 12 Volt saat proses penulisan data berlangsung, modul komputer dapat mengalami kerusakan permanen (bricked).

2. Memutus Koneksi VCI Secara Paksa

Cabut dongle VCI atau mematikan kunci kontak saat scanner sedang melakukan komunikasi data aktif dapat menyebabkan galat pada memori EEPROM modul kendaraan.

3. Mengabaikan Backup Data Sebelum Melakukan Coding

Saat akan melakukan perubahan parameter atau coding pada modul kendaraan Eropa, teknisi sering kali lupa menyimpan data bawaan (original coding data). Tanpa data cadangan, akan sangat sulit mengembalikan fungsi kendaraan ke kondisi semula jika terjadi kesalahan pemrograman.

4. Menghapus Kode DTC Tanpa Menganalisis Penyebab Utama

Menghapus kode kerusakan hanya menghilangkan indikator peringatan sementara di dasbor. Jika komponen fisik yang rusak tidak diperbaiki, kode kesalahan akan muncul kembali dalam beberapa kilometer perjalanan.

Tips Perawatan dan Pengoperasian Perangkat Launch X431

Agar alat diagnostik Anda selalu siap digunakan dan memiliki tingkat akurasi tinggi, terapkan beberapa langkah perawatan teknis berikut:

• Rutin Memperbarui Software: Pabrikan mobil Eropa sering memperbarui protokol komunikasi mereka. Lakukan pembaruan (update) aplikasi Launch X431 secara berkala via Wi-Fi untuk mendapatkan cakupan database kendaraan terbaru.
• Gunakan Battery Stabilizer: Saat melakukan fungsi tingkat lanjut seperti ECU Online Coding, selalu hubungkan aki kendaraan ke power supply / battery stabilizer eksternal yang stabil.
• Simpan VCI di Tempat Aman: Dongle VCI berisi sirkuit elektronik mikro yang sensitif. Hindari menjatuhkan perangkat dan simpan kembali ke dalam case pelindung setelah selesai digunakan.
• Bersihkan Konektor OBD2: Pastikan pin pada konektor mobil bebas dari debu atau korosi sebelum memasang dongle VCI untuk mencegah gangguan transmisi data.

Kesimpulan

Mengetahui cara pakai scanner launch x431 untuk mobil eropa secara teknis dan terstruktur membantu proses perawatan kendaraan menjadi jauh lebih presisi, cepat, dan aman. Alat ini menawarkan keseimbangan yang sangat baik antara kapabilitas tingkat dealer dan kemudahan penggunaan perangkat berbasis Android.

Dengan mengikuti urutan prosedur yang benar—mulai dari pemeriksaan voltase awal, identifikasi nomor VIN otomatis, pemindaian Health Report, hingga proses reset service—risiko kesalahan diagnosis dapat diminimalkan. Selalu utamakan keselamatan kerja dan ketelitian teknis agar modul elektronik kendaraan tetap terlindungi dengan baik selama proses diagnostik berlangsung.
