Panduan Lengkap Menggunakan Alat Compressor Tester untuk Cek Kebocoran Valve Mesin

Mesin pembakaran dalam (internal combustion engine) mengandalkan tekanan kompresi yang tepat di dalam ruang bakar untuk menghasilkan tenaga yang optimal. Ketika tekanan ini menurun, kinerja kendaraan akan merosot secara signifikan, yang sering ditandai dengan gejala seperti tarikan berat, misfire, hingga konsumsi bahan bakar yang boros.

Salah satu penyebab utama hilangnya tekanan kompresi adalah masalah pada sistem peratupan atau valve. Penggunaan alat compressor tester untuk cek kebocoran valve mesin merupakan langkah diagnosis awal yang sangat krusial sebelum memutuskan untuk melakukan pembongkaran besar (overhaul).

Artikel ini akan membahas secara mendalam mengenai fungsi, cara kerja, prosedur pengujian, hingga analisis hasil menggunakan penguji kompresi mesin. Informasi ini dirancang agar mudah dipahami oleh pemilik kendaraan, praktisi pemula, maupun penggemar dunia otomotif.

Apa Itu Alat Compressor Tester dan Mengapa Penting?

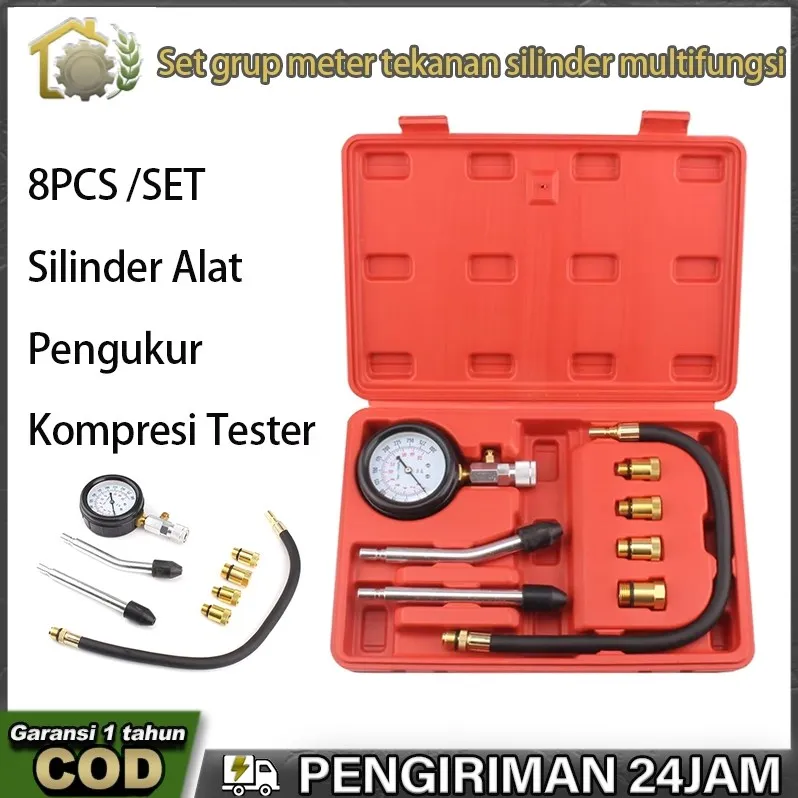

Alat compressor tester atau penguji kompresi silinder adalah instrumen diagnosis otomotif yang dirancang untuk mengukur jumlah tekanan udara yang dihasilkan oleh piston saat bergerak ke Titik Mati Atas (TMA) pada langkah kompresi. Alat ini terdiri dari pengukur tekanan (pressure gauge atau manometer), selang fleksibel tahan tekanan tinggi, dan berbagai adaptor ulir yang sesuai dengan lubang busi atau injektor.

Memahami kondisi tekanan silinder sangat penting karena ruang bakar harus benar-benar kedap udara selama proses kompresi dan pembakaran. Jika terdapat celah sekecil apa pun pada katup (valve), udara yang terkompresi akan bocor keluar sebelum busi memercikkan api.

Pemanfaatan alat compressor tester untuk cek kebocoran valve mesin membantu teknisi mengisolasi sumber masalah secara akurat tanpa harus membongkar cylinder head terlebih dahulu. Langkah ini menghemat waktu diagnosis dan mencegah penggantian komponen yang tidak perlu.

Peran Katup (Valve) dan Penyebab Kebocoran

Sebelum melakukan pengujian, penting untuk memahami fungsi katup dan bagaimana kerusakan dapat terjadi. Mesin empat langkah memiliki dua jenis katup utama, yaitu katup hisap (intake valve) dan katup buang (exhaust valve).

 Piston Bergerak Naik  -->  Katup Hisap & Buang Tertutup Rapat  -->  Tekanan Maksimal Tercapai
                                    |
                            (Jika Valve Bocor)
                                    v
                       Tekanan Bocor ke Intake/Exhaust

Fungsi Utama Katup Mesin

1. Katup Hisap (Intake Valve): Membuka untuk memasukkan campuran udara dan bahan bakar (atau udara saja pada mesin bermesin diesel) ke dalam silinder, lalu menutup rapat saat langkah kompresi.
2. Katup Buang (Exhaust Valve): Membuka untuk mengeluarkan gas sisa pembakaran ke sistem knalpot dan menutup rapat selama langkah hisap serta kompresi.

Penyebab Kebocoran Katup

• Penumpukan Kerak Karbon: Sisa pembakaran yang menempel pada dudukan katup (valve seat) mencegah katup menutup sempurna.
• Katup Bengkok (Bent Valve): Terjadi akibat kesalahan waktu distribusi (timing belt/chain putus) sehingga piston menghantam katup.
• Katup Terbakar (Burnt Valve): Suhu pembakaran yang terlalu tinggi dapat merusak pinggiran katup buang, menciptakan celah permanen.
• Setelan Celah Katup Terlalu Rapat: Katup tidak dapat menutup secara penuh saat mesin mencapai suhu kerja optimal.

Prinsip Kerja Alat Compressor Tester untuk Cek Kebocoran Valve Mesin

Secara garis besar, compressor tester mengukur tekanan puncak (peak pressure) dalam satuan PSI (Pounds per Square Inch) atau Bar. Namun, alat ini tidak secara langsung menunjukkan komponen mana yang bocor hanya dengan satu kali tes standar.

Untuk menentukan apakah kebocoran berasal dari katup atau komponen lain seperti ring piston, teknisi menggunakan metode Pengujian Kering (Dry Test) dan Pengujian Basah (Wet Test).

                           +---------------------------+
                           |   Hasil Tes Kompresi Rendah |
                           +---------------------------+
                                         |
                       +-----------------+-----------------+
                       |                                   |

                       |                                   |
         Tekanan Naik Signifikan                   Tekanan Tetap Rendah
                       |                                   |
                       v                                   v
             Masalah: Ring Piston                Masalah: Kebocoran Valve /
                   Aus/Rusak                        Paking Head Rusak

• Dry Test: Mengukur tekanan kompresi alami dalam silinder tanpa aditif apa pun.
• Wet Test: Mengoleskan sedikit oli mesin murni ke dalam silinder sebelum pengujian ulang. Oli berfungsi melapisi dinding silinder dan ring piston secara sementara.

Jika nilai kompresi meningkat signifikan setelah ditambahkan oli pada Wet Test, masalah berada pada ring piston. Namun, jika nilai kompresi tetap rendah dan tidak mengalami perubahan berarti, hal ini mengindikasikan bahwa alat compressor tester untuk cek kebocoran valve mesin berhasil mengonfirmasi adanya kebocoran pada katup atau paking kepala silinder (cylinder head gasket).

Prosedur Lengkap Pengujian Kompresi Mesin

Melakukan pengujian kompresi memerlukan ketelitian dan kepatuhan terhadap prosedur keselamatan otomotif. Berikut adalah langkah-langkah sistematis yang dapat Anda ikuti.

1. Persiapan Alat dan Kendaraan

• Peralatan: Set compressor tester, kunci busi, oli mesin bersih, suntikan/pipet, dan alat pelindung diri (sarung tangan dan kacamata).
• Kondisi Mesin: Hidupkan mesin hingga mencapai suhu kerja normal (sekitar 80–90°C), lalu matikan. Mesin yang hangat memastikan oli terdistribusi dan komponen telah memuai secara ideal.
• Keamanan: Matikan sistem pengapian (ignition coil) dan sistem bahan bakar (lepaskan sekering/relai fuel pump atau soket injektor) untuk mencegah penyemprotan bahan bakar yang tidak diinginkan saat cranking.

2. Langkah Pengujian Kering (Dry Test)

1. Lepaskan seluruh busi dari semua silinder untuk mempermudah putaran mesin.
2. Pasang adaptor compressor tester ke lubang busi silinder nomor satu secara manual hingga rapat (jangan terlalu kencang untuk menghindari kerusakan ulir).
3. Hubungkan pengukur tekanan (gauge) ke adaptor fleksibel.
4. Minta bantuan seseorang untuk menginjak pedal gas secara penuh (Wide Open Throttle / WOT) agar katup kupu-kupu throttle body terbuka maksimal.
5. Putar kunci kontak ke posisi crank (starter) selama 4 hingga 5 detik (sekitar 5–6 kali hentakan kompresi pada manometer).
6. Catat angka tekanan tertinggi yang ditunjukkan oleh manometer.
7. Tekan katup pelepas tekanan (release valve) pada alat untuk mengembalikan jarum ke angka nol.
8. Ulangi prosedur yang sama pada silinder berikutnya.

3. Langkah Pengujian Basah (Wet Test)

1. Jika ditemukan silinder dengan nilai kompresi di bawah spesifikasi pabrikan, masukkan sekitar 1 sendok teh (5–10 ml) oli mesin bersih ke dalam lubang busi silinder tersebut.
2. Pasang kembali adaptor alat compressor tester untuk cek kebocoran valve mesin ke silinder yang diuji.
3. Lakukan cranking dengan prosedur yang sama seperti Dry Test.
4. Amati dan catat perubahan tekanan pada manometer.

Analisis dan Interpretasi Hasil Pengukuran

Menganalisis hasil pembacaan tekanan membutuhkan perbandingan antara setiap silinder serta merujuk pada manual servis kendaraan.

Secara umum, perbedaan nilai kompresi antar-silinder tidak boleh melebihi 10% hingga 15%. Jika silinder 1, 2, dan 4 menunjukkan angka 175 PSI, namun silinder 3 menunjukkan angka 110 PSI (baik pada Dry Test maupun Wet Test), dapat dipastikan terdapat masalah kebocoran katup pada silinder 3.

Perbandingan: Compression Tester vs. Cylinder Leak Down Tester

Banyak praktisi sering membandingkan penguji kompresi standar dengan cylinder leak down tester. Meskipun keduanya berfungsi menganalisis kesehatan ruang bakar, cara kerja dan informasi yang dihasilkan memiliki perbedaan mendasar.

+-------------------------------------------------------------------+
|                        ALAT DIAGNOSIS RUANG BAKAR                 |
+---------------------------------+---------------------------------+
|       COMPRESSION TESTER        |     CYLINDER LEAK DOWN TESTER   |
+---------------------------------+---------------------------------+
| • Mengukur tekanan maksimum yang| • Memasukkan udara bertekanan   |
|   dihasilkan mesin sendiri.     |   luar ke silinder diam.        |
| • Menentukan *apakah* ada       | • Menunjukkan *persentase* dan  |
|   kebocoran kompresi.           |   *lokasi fisik* kebocoran.     |
+---------------------------------+---------------------------------+

Tabel Perbandingan Fitur

Meskipun leak down tester dapat mendengarkan lokasi kebocoran secara langsung (misalnya suara desis di intake manifold berarti katup hisap bocor), penggunaan alat compressor tester untuk cek kebocoran valve mesin tetap menjadi standar diagnosis awal yang paling praktis, cepat, dan terjangkau di sebagian besar bengkel.

Kelebihan dan Keterbatasan Alat Compressor Tester

Setiap alat diagnosis memiliki keunggulan dan batasan operasionalnya masing-masing.

Kelebihan

• Penggunaan Praktis: Tidak memerlukan kompresor udara eksternal yang besar.
• Ekonomis: Harga alat relatif terjangkau dibanding perlengkapan diagnosis canggih lainnya.
• Deteksi Dini: Mampu menemukan potensi kerusakan sebelum mesin mengalami gagal fungsi total.
• Universal: Dapat digunakan pada hampir semua jenis mesin bensin maupun diesel (dengan adaptor yang sesuai).

Keterbatasan

• Memerlukan Putaran Starter yang Stabil: Kondisi baterai (aki) yang lemah dapat menurunkan kecepatan cranking, sehingga menghasilkan pembacaan kompresi yang salah secara umum.
• Diagnosis Lokasi Secara Implisit: Membutuhkan langkah pengujian tambahan (Wet Test) untuk mengonfirmasi bahwa sumber masalah memang berasal dari katup, bukan komponen lain.

Kesalahan Umum Saat Melakukan Pengujian Kompresi

Untuk memastikan akurasi data, hindari beberapa kesalahan teknis yang sering terjadi di lapangan berikut ini:

1. Tidak Membuka Katup Throttle Sepenuhnya:
   Jika pedal gas tidak diinjak (non-WOT), pasokan udara ke dalam ruang bakar akan terbatas. Hal ini membuat pembacaan kompresi menjadi lebih rendah dari kondisi sebenarnya.

2. Pengujian pada Mesin Dingin:
   Komponen logam seperti piston dan katup memuai saat panas. Melakukan pengujian pada mesin dingin dapat memberikan hasil yang tidak akurat karena celah komponen belum mencapai toleransi operasional normalnya.

3. Kondisi Baterai (Aki) Lemah:
   Kecepatan starter yang lambat menyebabkan tekanan udara di dalam silinder bocor perlahan melewati celah kecil yang normal, sehingga menghasilkan nilai kompresi rendah yang palsu.

4. Lupa Mematikan Injektor Bahan Bakar:
   Bahan bakar yang terus disemprotkan selama cranking akan mencuci lapisan oli tipis di dinding silinder (cylinder wall washing), yang dapat menyebabkan penurunan kompresi secara artifisial.

5. Jumlah Putaran Cranking Tidak Konsisten:
   Melakukan starter 3 kali pada silinder pertama tetapi 6 kali pada silinder kedua akan menghasilkan perbandingan data yang tidak valid. Samakan jumlah hentakan jarum alat pada setiap silinder.

Panduan Pemilihan dan Perawatan Alat Compressor Tester

Kualitas alat diagnosis sangat memengaruhi keakuratan data yang diperoleh. Berikut adalah tips memilih dan merawat alat penguji kompresi.

Tips Pemilihan Alat

• Rentang Tekanan (Scale Range): Pilihlah alat dengan manometer yang memiliki rentang pengukuran setidaknya 0–300 PSI (0–20 Bar) agar cocok untuk mesin kompresi tinggi modern.
• Kelengkapan Adaptor: Pastikan paket alat dilengkapi adaptor ulir berukuran umum, seperti 10mm, 12mm, 14mm, dan 18mm, agar fleksibel untuk berbagai merk sepeda motor dan mobil.
• Fitur Quick Release: Sambungan cepat (quick-connect coupling) memudahkan pemasangan dan pelepasan selang tanpa merusak ulir lubang busi.
• Katup Pelepas Tekanan (Release Valve): Pastikan alat memiliki tombol pelepas tekanan udara agar manometer dapat di-reset dengan cepat antar-pengujian.

Tips Perawatan Alat

• Bersihkan ujung adaptor dari sisa karbon atau oli setelah selesai digunakan.
• Simpan alat dalam kotak pelindung (blow-molded case) untuk menghindari benturan yang dapat merusak kalibrasi manometer.
• Periksa kondisi O-ring karet pada ujung adaptor secara berkala; ganti jika sudah keras atau retak untuk mencegah kebocoran pada sambungan tes.

Kesimpulan

Menjaga performa ruang bakar tetap optimal adalah kunci utama dalam mempertahankan efisiensi dan tenaga mesin kendaraan. Penggunaan alat compressor tester untuk cek kebocoran valve mesin merupakan metode diagnosis yang efisien, akurat, dan sangat berguna untuk mendeteksi potensi kerusakan pada katup hisap maupun katup buang.

Melalui kombinasi Pengujian Kering (Dry Test) dan Pengujian Basah (Wet Test), Anda dapat membedakan secara jelas apakah kehilangannya tekanan kompresi disebabkan oleh keretakan/kerusakan katup, atau akibat keausan pada ring piston.

Dengan memahami prosedur operasional yang benar, menghindari kesalahan teknis saat pengujian, dan melakukan perawatan alat secara berkala, proses diagnosis kebocoran mesin dapat dilakukan dengan cepat dan tepat sasaran.
